PCIe 연결 방식으로 사용하는 맥의 SSD는 M.2 슬롯을 사용하지면 핀 배치가 시중에 판매하는 M.2 SSD와 달라서 바로 연결할 수는 없습니다. 그래서 연식별로 지원하는 핀 배치, 인터페이스, 프토로콜 방식에 따라 적당한 핀 커넥터와 SSD를 구매하면 쉽고 저렴하게 SSD 용량을 업그레이드 할 수 있습니다.
교체를 알아보기전 가장 중요한건 M.2 슬롯을 사용하는 SSD의 커넥터 종류와 연결방식 그리고 프로토콜을 알고가야 합니다.
M.2 슬롯은 보조기억장치의 차세대 폼펙터로 S-ATA 보다 더 얇고 빠른 저장장치입니다.
- 물리적으로 메인 보드와 연결되는 커넥터와 소켓 모양
- 저장장치의 인터페이스
- 저장장치와 메인보드 칩셋간의 통신규약인 프로토콜
세가지 항목이 메인보드와 칩셋, 그리고 저장장치간의 호환이 맞아야 문제없이 작동합니다. S-ATA 방식의 인터페이스가 저장장치의 표준 인터페이스로 사용될 때는, 핀 갯수, 프로토콜 방식, 인터페이스가 모두 같아서 저장장치를 교체하거나 업그레이드하는데 호환성을 맞추는게 어렵지 않았지만, M.2 소켓을 가진 저장장치가 나오고, 더 빠른 속도의 프로토콜 기반인 NVMe, 더 빠른 인터페이스인 PCIe 저장장치가 나오게되면서 부품 상호간의 호환성을 맞추는데 복잡해졌습니다.
좌측부터

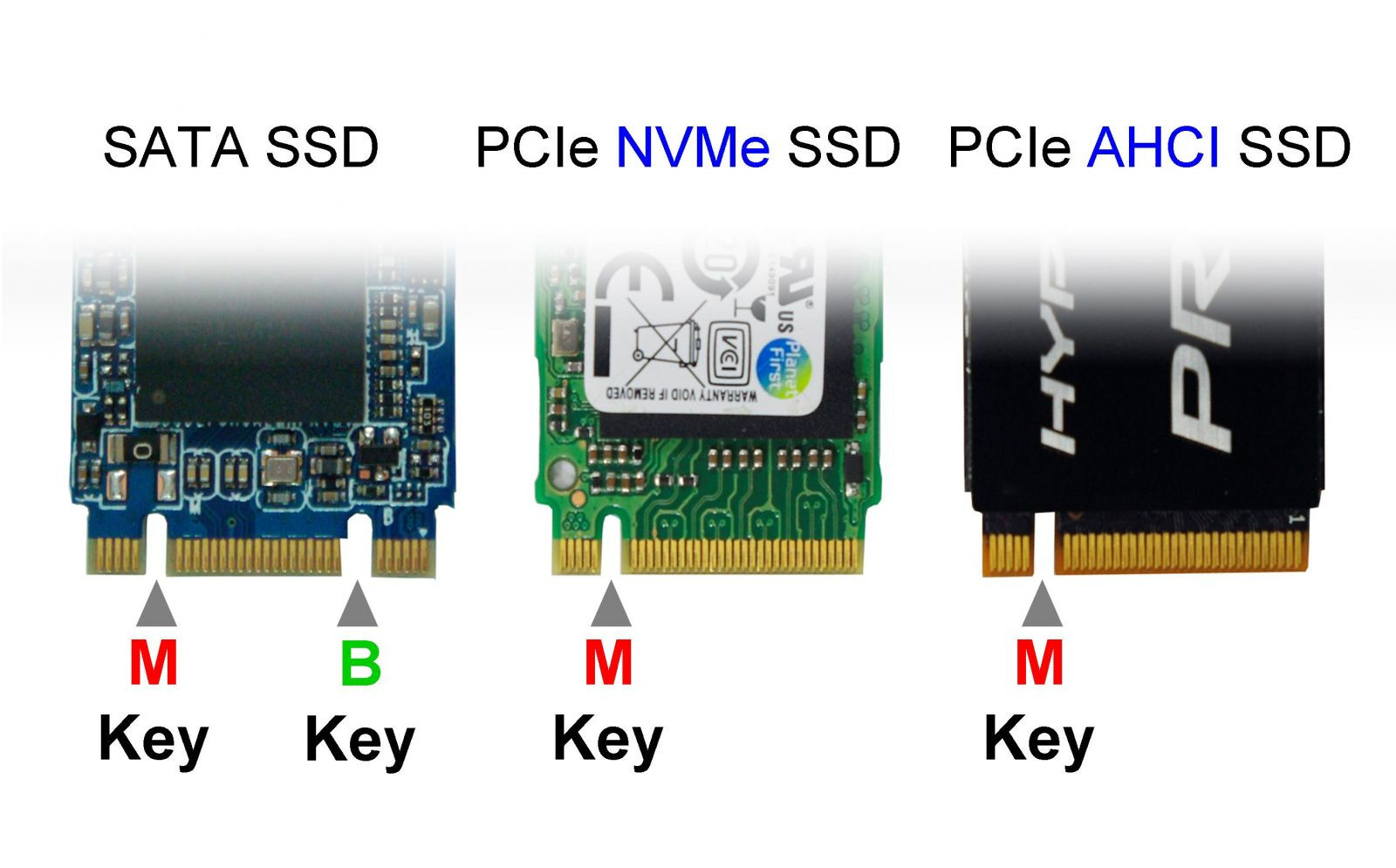

1) M.2 소켓 / SATA 인터페이스 / AHCI 프로토콜 SSD
2) M.2 소켓 / PCIe 인터페이스 / NVMe 프로토콜 SSD
3) M.2 소켓 / PCIe 인터페이스 / AHCI 프로토콜 SSD
S-ATA 인터페이스를 가지는 M.2 소켓 SSD는 B와 M 두개의 Key를 가집니다.
PCIe 인터페이스를 가지는 M.2 소켓 SSD는 오직 M 하나의 Key만 가집니다.
애플은 기존 M.2 소켓의 핀 배치가 일반적인 M.2 소켓과는 달라서, 교체하는데 컨버터를 사용해야하거나, 전용 저장장치를 구매해야하는 등, 교체가 더 복잡해졌습니다.
아래 표를 통해 기종별 소켓/핀 배치/인터페이스/프로토콜을 확인하고, 저렴하고 쉽게 맥의 저장장치를 교체하는데 도움이 되었으면 좋겠습니다.

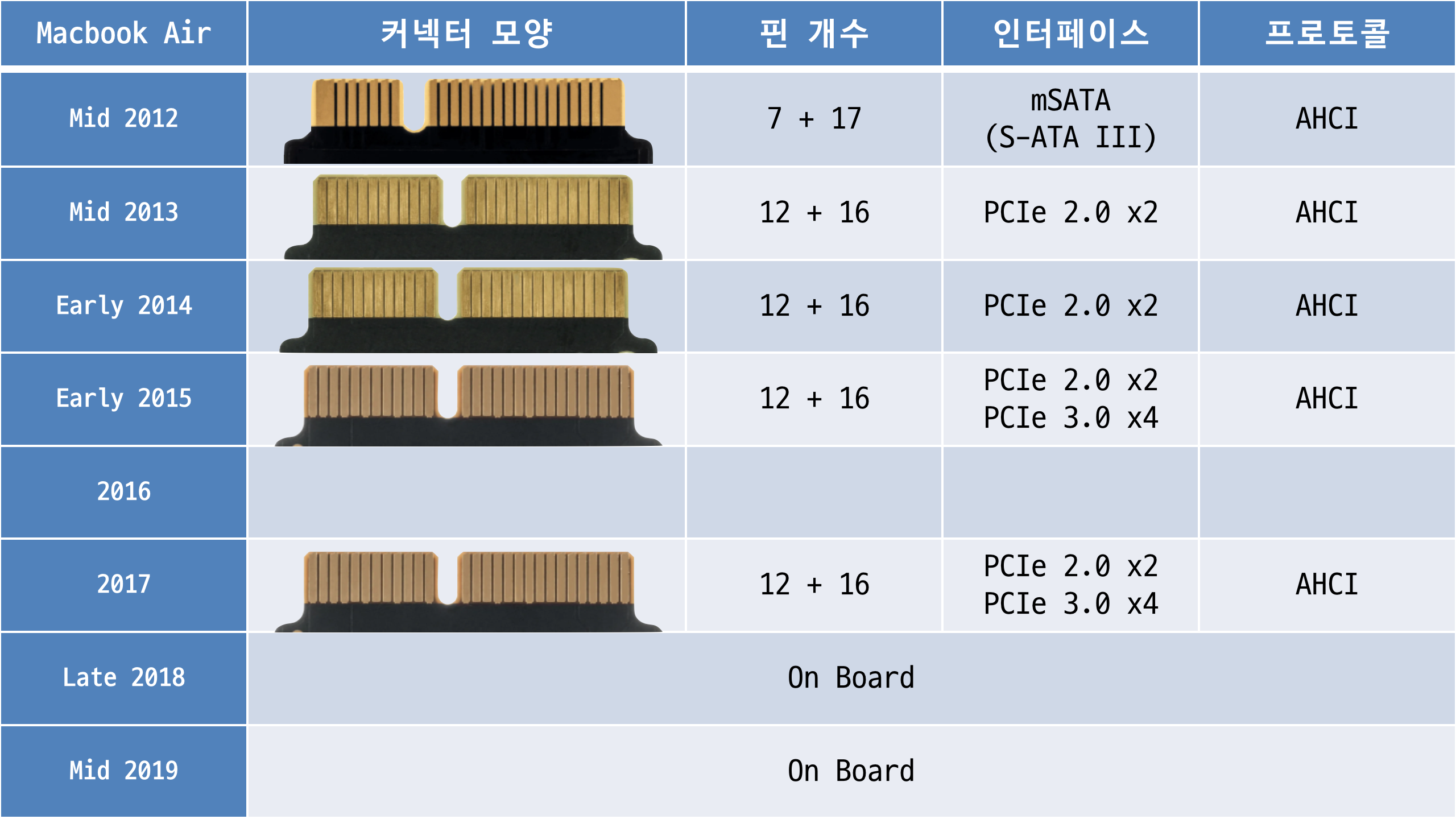

[1] MacBook Air (11.6-inch, 13.3-inch)
맥북에어는 11.6-inch 모델과 13.3-inch 모델의 SSD 커넥터는 연식별로 완전히 동일합니다.
1) Macbook Air Mid 2012
Mid 2012 모델만 유일하게 mSATA 방식을 사용하고 핀 갯수도 7+17의 규격을 사용합니다.
가장 중요한건 S-ATA III 연결방식을 사용하기 때문에 PCIe 방식의 M-Key SSD는 연결해도 인식을 못합니다.
B + M key SSD 만 작동을 보장합니다.
대표적인 B + M key SSD 는 아래와 같습니다.

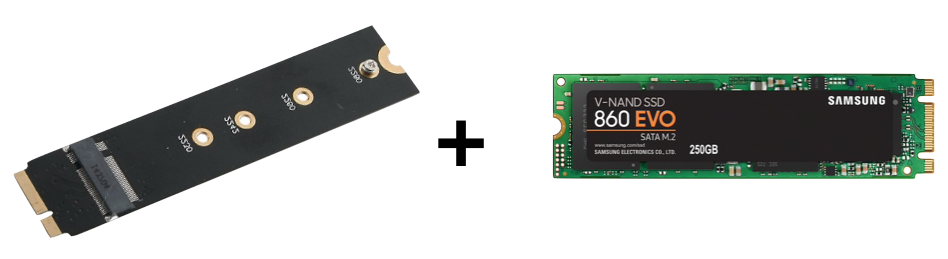

- WD Green PC SSD M.2 2280
- WD Blue PC SSD M.2 2280
- Samsung 850 Evo SATA M.2 2280
- Samsung 860 Evo SATA M.2 2280
- Sandisk X400 M.2 2280
- Sandisk X600 M.2 2280
등 B + M key를 가지고 있고, S-ATA 인터페이스를 가지는 SSD를 구매하셔야 정상작동합니다.
인터페이스가 S-ATA면 정상 작동이 가능합니다. 다만, 애플에 직접 납품하는 삼성이나 샌디스크 제품의 호환성이 더 뛰어납니다.
핀 컨버터의 경우
Aliexpress 에서 모델넘버 M2-MAC2012-001 또는
ASIB398 SATA 컨버터 M.2 to MacBook SSD를 구글에 검색하시면 됩니다
2) Macbook Air Mid 2013 ~ Macbook Air 2017
맥북에어 2013~2017 모델은 NVMe 프로토콜을 공식적으로 지원하지 않지만, 실제로 NVMe 프로토콜을 사용하는 M.2 SSD 사용이 가능합니다. 단 macOS 10.13 High Sierra 운영체제 부터 설치가 가능하고 작동합니다.
과거 macOS 10.13 High Sierra에서는 하이버네이션(깊은잠자기) 또는 부트캠프 설치중 문제가 발생하는 경우가 간혹 있었으나, macOS 10.14 Mojave 버전 부터는 큰 문제 없이 대부분의 기능이 정상적으로 작동합니다.

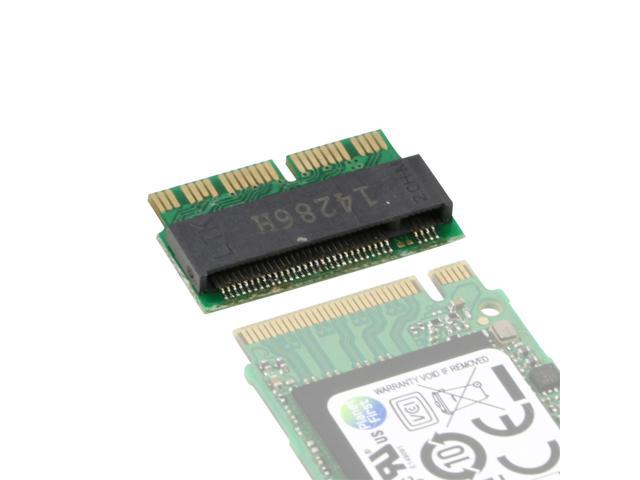

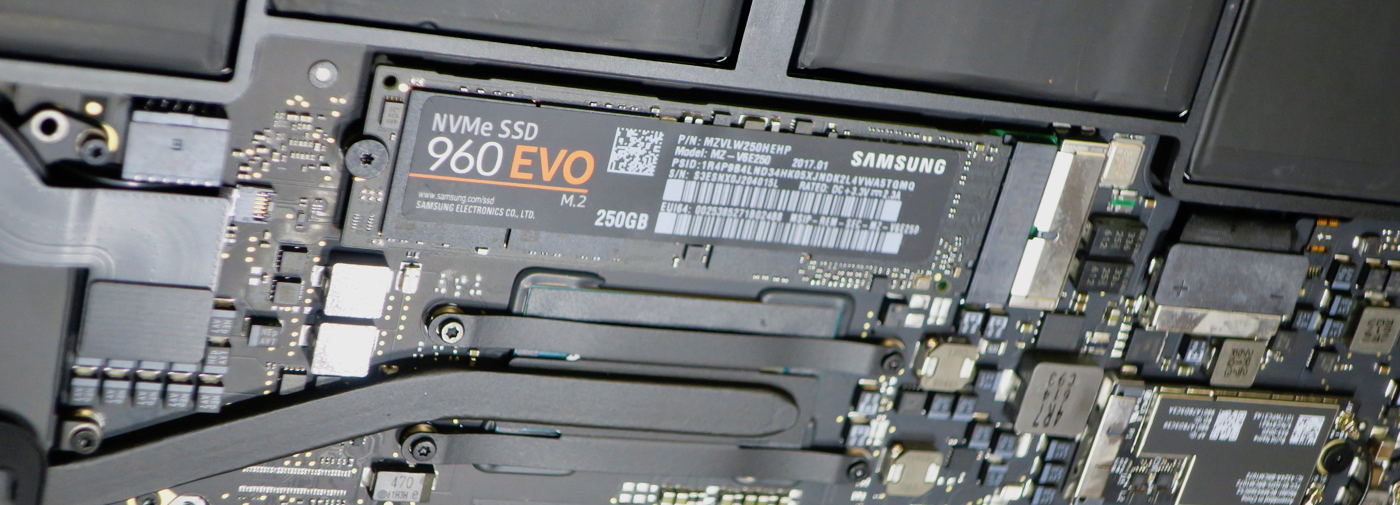

NVMe SSD + 12 + 16 pin to M.2 NGFF M-Key SSD Convert 컨버터를 구매한 뒤 교체하면 됩니다.
[2] MacBook Pro
맥북프로 레티나 이전모델은 S-ATA 인터페이스라 2.5 인치 SSD를 바로 연결 가능해서 별도로 설명하지 않겠습니다.

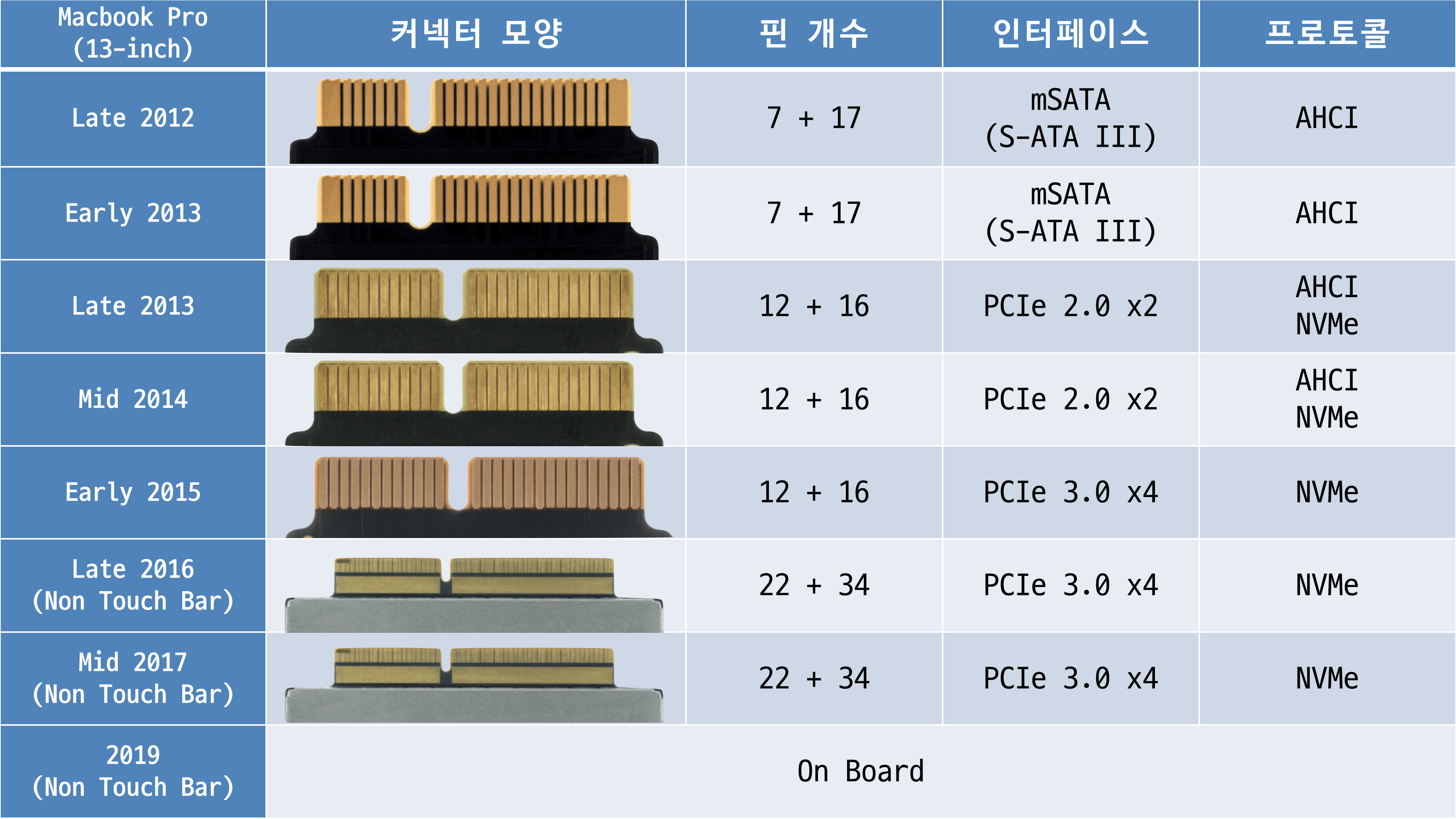

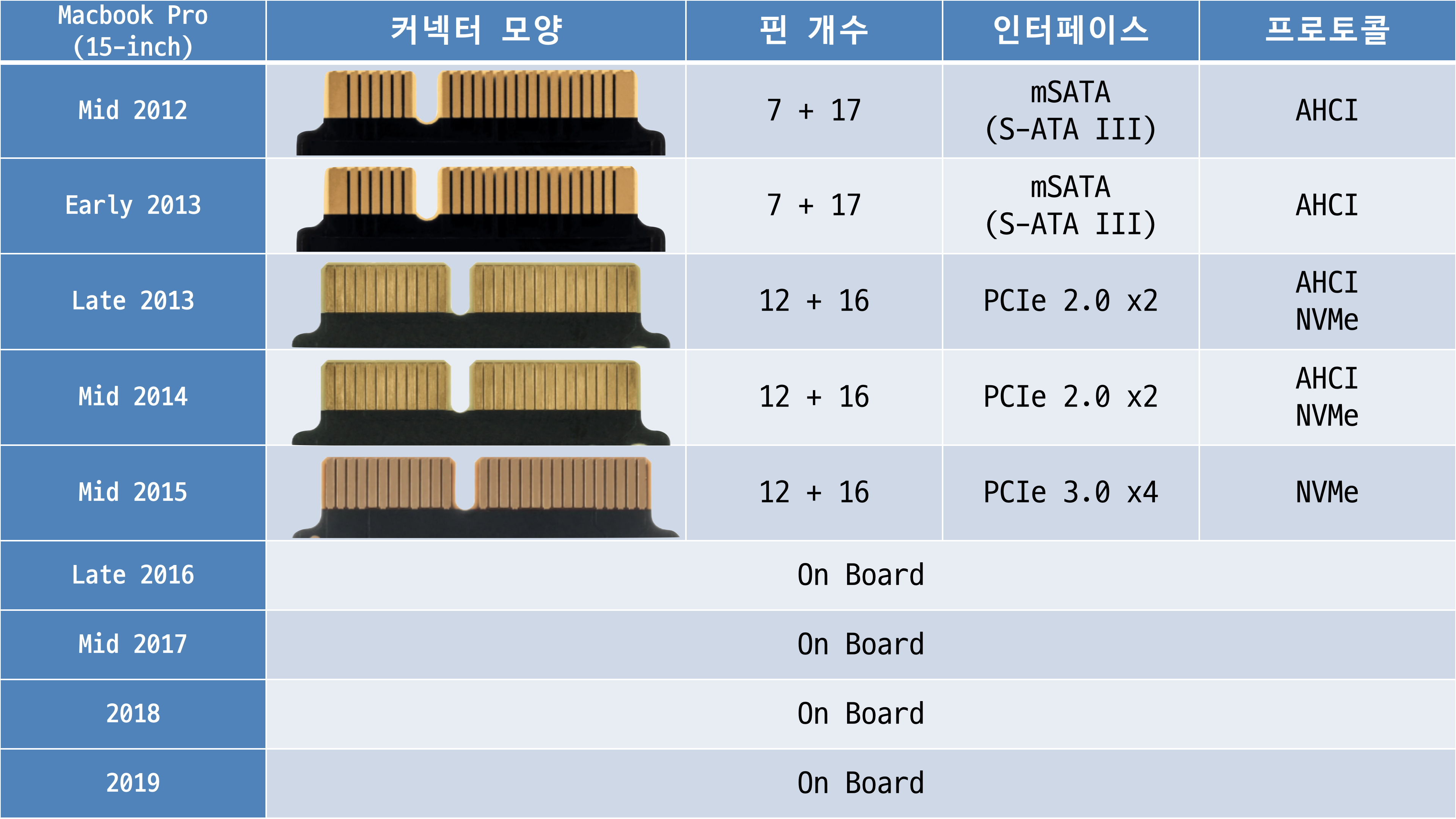

1) Macbook Pro Retina (Late 2012 ~ Early 2013)
맥북프로 13인치의 최초 레티나 모델은 Late 2012 모델 입니다. Early 2013 모델은 Late 2012 모델에서 CPU만 소폭 업그레이드 된 모델이라서 저장장치는 완전히 동일한 제품을 사용합니다.
맥북프로 13인치 Late 2012와 Early 2013 모델은 맥북에어 Mid 2012와 동일한 핀 개수, 인터페이스, 프로토콜을 사용하지만, SSD의 장착 위치가 달라 사용 가능한 크기도 다릅니다.

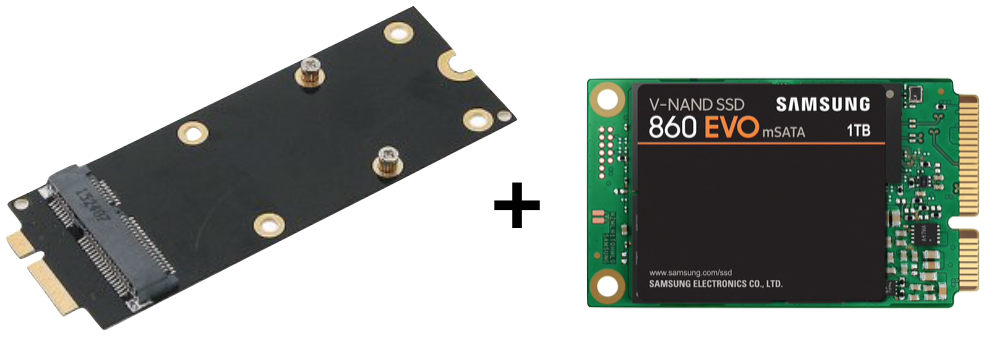

따라서 위 사진처럼 7+17 pin mSATA 컨버터와 mSATA SSD로 교체가 가능합니다.
2) Macbook Pro Retina (Late 2013 ~ Mid 2014)
맥북프로 레티나 Late 2013과 Mid 2014 두 연식은 AHCI 프로토콜 SSD가 기본입니다.
맥북에어 Mid 2013 이후 모델과 동일한것 처럼 PCIe 인터페이스 인터페이스 + AHCI 두 조건을 모두 만족하는 SSD를 사용하면 됩니다.
macOS 10.13 High Sierra 운영체제 버전부터는 PCIe 인터페이스를 사용하는 모든 맥의 저장장치로 사용할 수 있습니다. 또한 NVMe SSD로 사용하면 읽기/쓰기 속도가 순정저장장치에 비해 매우 빨라지지만, NVMe 프로토콜을 지원하지는 않아 PCIe 2.0 x2 속도가 최대입니다.
NVMe SSD + 12 + 16 pin to M.2 NGFF M-Key SSD Convert 컨버터를 구매한 뒤 교체하면 됩니다.
SSD는 삼성 960 Pro M.2 제품이나 삼성 970 Evo M.2 제품의 호환성이 가장 좋습니다. 또 WD Blue SN550 NVMe M.2, WD Black SN750 NVMe M.2 제품도 호환성이 매우 좋습니다.
(삼성 970 Evo Plus는 자체 컨트롤러 펌웨어를 최신으로 업그레이드 해야 작동하며, 구형 펌웨어 제품의 경우 인식이 안됩니다.)
3) Macbook Pro Retina (Early 2015, Mid 2015)
드디어 첫 NVMe 공식 지원 기기입니다. 맥북프로레티나 Early 2015는 NVMe 프로토콜을 공식적으로 지원합니다. 다만 NVMe SSD는 역시나 macOS 10.13 High Sierra 부터 지원합니다.
다만 SSD 호환성이 약간 까다로운 편인데, 삼성 960이나 970 시리즈의 SSD는 호환문제 없이 정상적으로 작동합니다.
맥북프로 Early 2015, Mid 2015 역시, NVMe SSD + 12 + 16 pin to M.2 NGFF M-Key SSD Convert or Sintech ST-NGFF2013 adapter 컨버터를 구매한 뒤 교체하면 됩니다.
4) Macbook Pro Non Touch-Bar (Late 2016, Mid 2017)
맥북프로 2016년식 부터는 폼펙터가 변경되면서 더 얇고 가벼워졌습니다. 대신 SSD 교체가 더 까다롭게 변경되었습니다. 터치바를 탑재한 모델은 터치바를 장착때문에 내부 공간이 협소해져서 SSD가 보드에 솔더링되었습니다. 즉, 전문장비 없이는 교체가 불가능합니다.
다만, 논터치바 모델은 교체가 가능합니다. PCIe 3.0 x4 인터페이스에 NVMe 프로토콜을 사용하지만, 핀 개수가 22+34로 애플에서만 사용하는 SSD로 변경되었습니다.
해당 모델은 e-Bay, Aliexpress 등의 해외 오픈마켓이나, 따로 물량을 확보해서 판매하는 해외 온라인 쇼핑몰에서만 구매가 가능합니다.
논터치바 모델의 경우 어댑터를 통해 자가 교체가 가능해졌습니다. 자세한건 아래 링크를 참고하시기 바립니다.
맥북프로 논터치바 모델의 SSD 자가 교체 가능
Macbook Pro (13-inch, 2016 Late) (13-inch, 2017) 제품 중 모델명이 A1708인 두개의 썬더볼트 탑재모델, 한국에서는 논터치바 맥북프로로 잘 알려진 제품의 SSD 교체가 손쉽게 가능해졌습니다. 2020년 5월경 아..
hoile.tistory.com

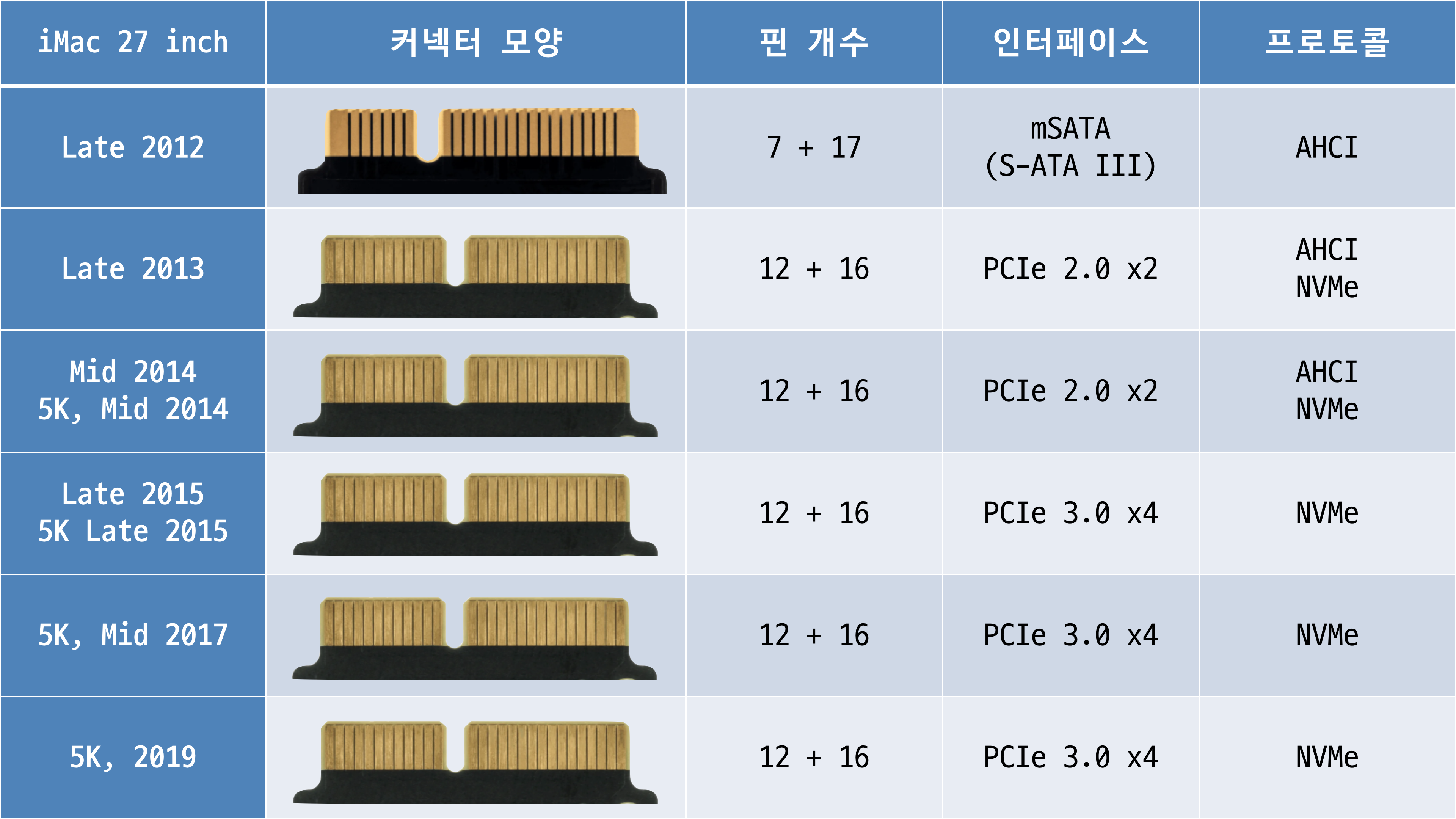

[3] iMac (21.5 inch, 27 inch)
아이맥도 위 맥북시리즈들과 완전히 동일합니다. 연식별 핀 개수와 인터페이스, 프로토콜이 동일합니다.
또 모든 아이맥은 S-ATA 커넥터가 있어서 2.5-inch SSD로 교체도 가능합니다. 대신 속도는 PCIe 방식이 더 빠릅니다.
가장 중요한건 최초 구성할 때 퓨전 드라이브 또는 플래시드라이브(SSD) 로 구성한 제품만 교체가 가능하며, HDD 단독 모델로 구매한 경우 로직보드에 PCIe 커넥터가 없어서 교체가 불가능합니다.

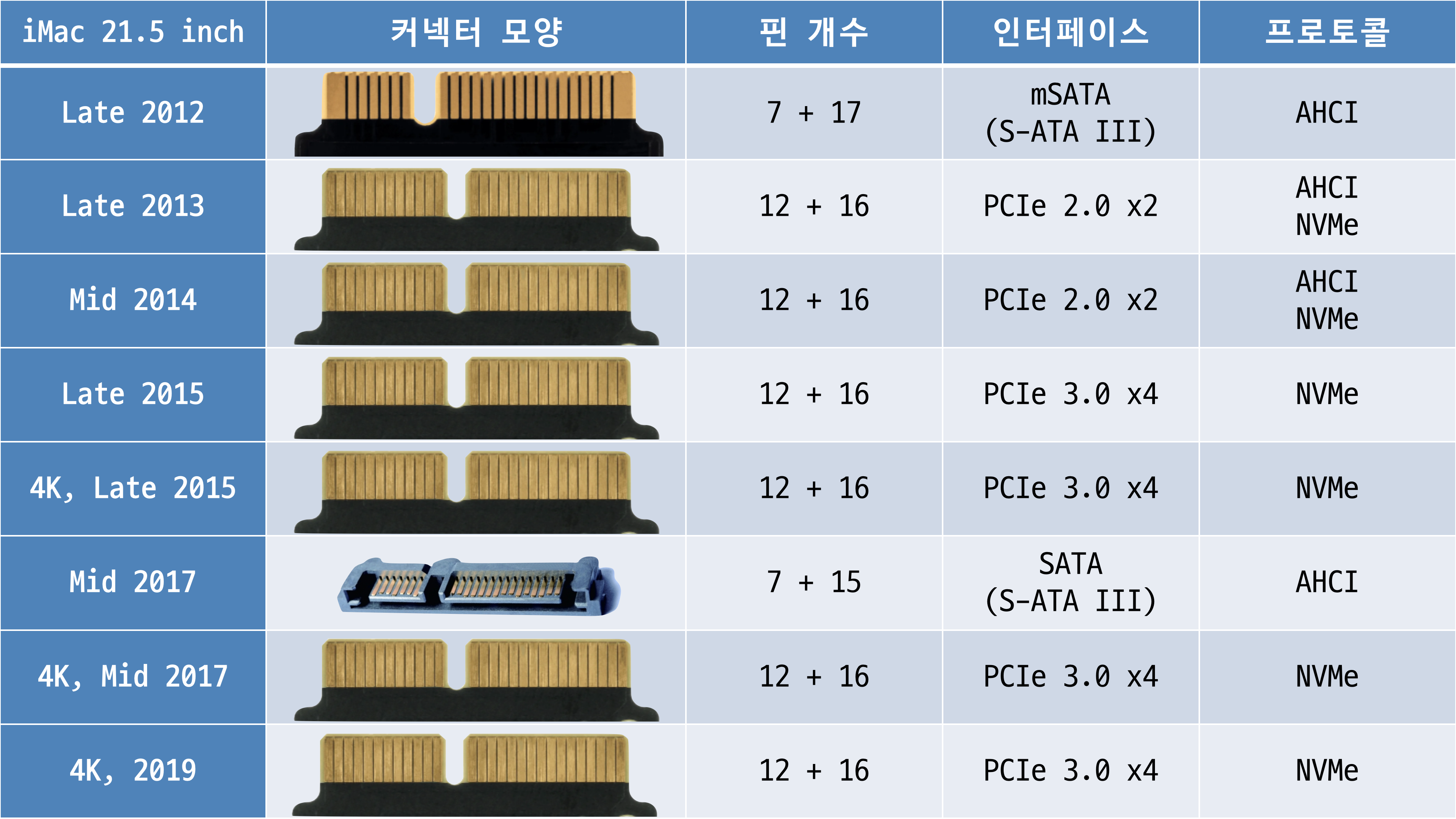

1) 아이맥 Late 2012
아이맥 Late 2012 모델은 맥북프로 Mid 2012~Early 2013과 완전히 동일합니다.
7+17 pin mSATA 컨버터와 mSATA SSD로 교체가 가능합니다.
2) 아이맥 Late 2013~
문제 없이 사용하려면 애플 정품 SSD(Flash Storage)를 구매하시고, macOS 10.13 High Sierra 이후 운영체제를 사용하고 더 빠른 속도가 필요하면 NVMe 프로토콜 SSD를 구하시면 됩니다. 컨버터는 맥북프로에 나온 컨버터와 동일한 12 + 16 pin to M.2 NGFF M-Key SSD Convert or Sintech ST-NGFF2013 adapter 컨버터를 구매한 뒤 교체하면 됩니다.
[4] Mac Mini
맥미니는 간단합니다.

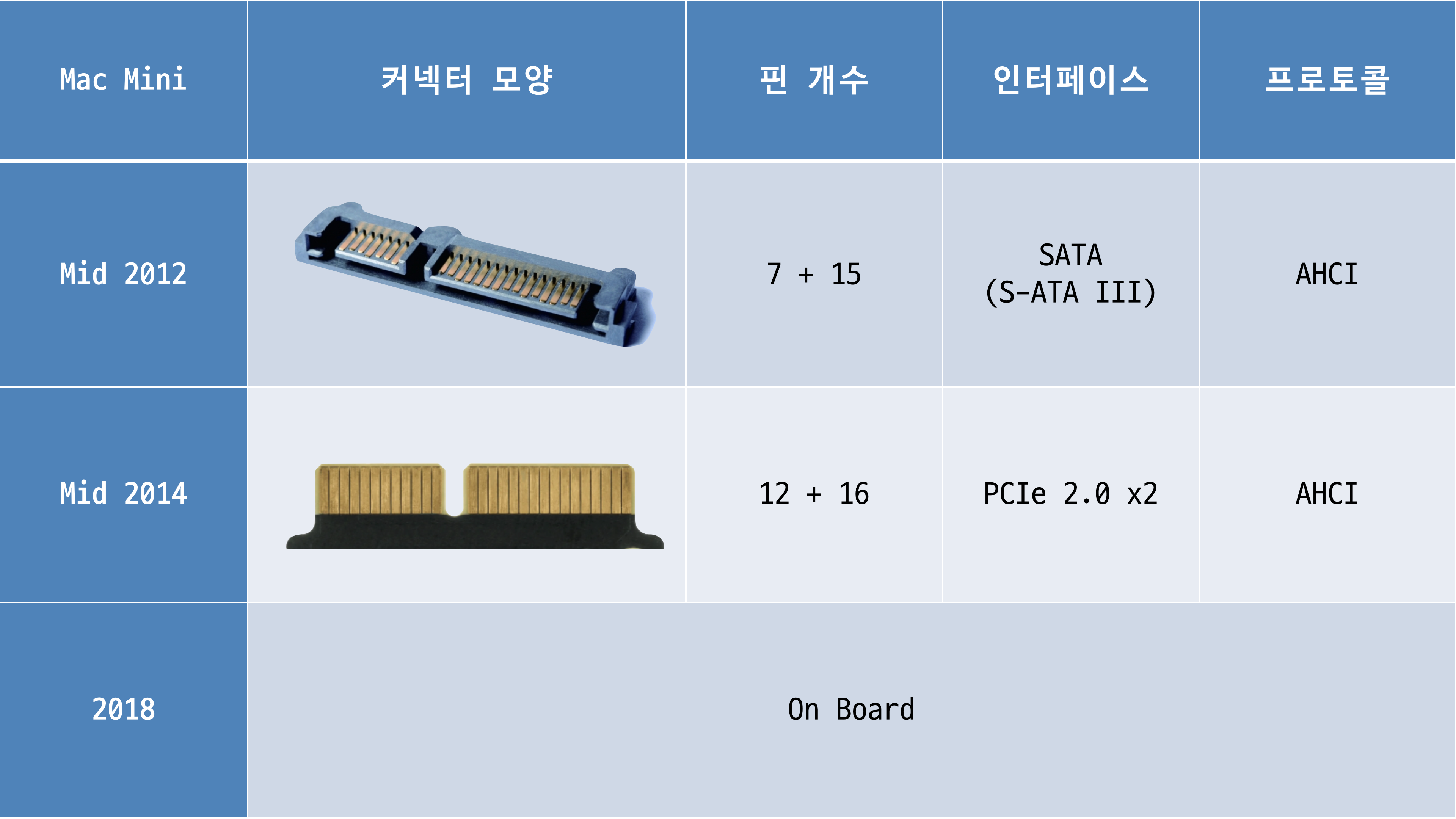

2012년식 : 2.5인치 S-ATA HDD, SSD로만 교체 가능
2014년식 : 맥북프로 레티나 2014년식과 완전히 동일 (단, 최초 구매시 퓨전드라이브나 SSD로 구성했거나, 별도의 PCIe 커넥터가 있어야 합니다.
2018년식 : 로직보드 솔더링이라 전문장비로만 교체 가능합니다.
[5] iMac Pro

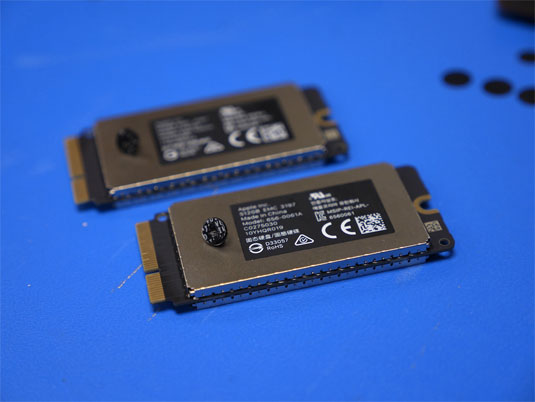

아이맥 프로는 완전히 새로운 SSD 모듈로 제작되어 있습니다.
모듈을 구하면 교체가 가능하긴 한데, 해당 모듈은 애플 독자 규격에 독점판매라 별도로 판매하는 곳이 없어서 불가능하다고 봐야합니다.
2013년식~2015년식 제품은 거의 대부분 NVMe 프로토콜의 M.2 슬롯의 SSD와 어댑터 조합으로 교체가 가능합니다. macOS High Sierra 10.13 부터 사용이 가능하다는 제약조건과, 일부 기능의 정상적인 사용이 불가능하다는 단점이 있지만, 저렴하게 용량을 늘릴 수 있는 장점으로 충분히 커버 가능합니다.
다만 최근들어 랩탑 맥(맥북계열)의 경우 SSD까지 On-Board로 제작해서 교체 자체가 불가능하게 나오고 있습니다. 다행이 iMac과 Mac Pro의 데스크탑 제품은 SSD 교체를 가능하게끔 계속 설계하고 있습니다.
사용하는 맥의 기종과 연식을 잘 파악하셔서 저렴하게 고용량 저장장치로 교체해서 즐거운 맥 라이프 하시기 바랍니다.
NVMe M.2 SSD로 교체하시는 분들은 아래 나열한 SSD 구매를 추천합니다.
(애플에 SSD를 직접 납품하는 업체라서 호환성이 높아 오류가 거의 발생하지 않습니다.)

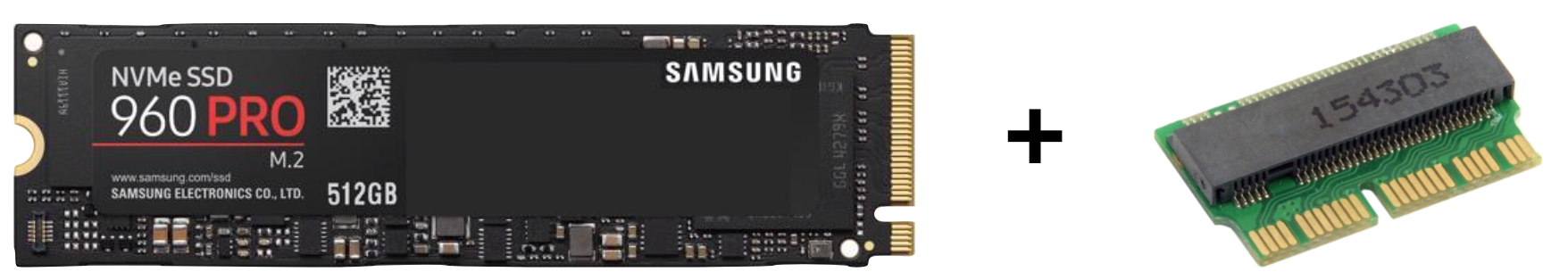

- Samsung 960 Pro NVMe M.2 SSD
- Samsung 970 EVO NVMe M.2 SSD
- WD Blue SN550 NVMe M.2 SSD
- WD Black SN750 NVMe M.2 SSD
* 이외의 제품은 호환성이 나쁘거나 잠자기 오류가 발생할 확률이 높거나, 인식을 못하는 경우가 종종 발생합니다.
