맥북프로 업그레이드 하기

  애플의 최대 단점 중 한가지가 바로 자가 업그레이드가 매우 불편하거나, 불가능하다는 점입니다. iMac이나 Mac Pro 등의 데스크탑 제품은 모듈식으로 되어 있어서 교체가 가능한 제품이 많으나, 랩탑의 경우 업그레이드가 제한적이거나 불가능한 경우가 많습니다. 특히 구형 맥을 선호하거나 아직까지 현역으로 사용하시는 분들의 이유중 하나가 업그레이드가 가능하다는 점입니다. 이번 포스팅은 맥북, 맥북에어, 맥북프로, 맥미니, 아이맥, 맥프로 순으로 기존에 출시한 거의 대부분의 맥에서 업그레이드가 가능한 부분, 교체 부품 소개 및 추천, 교체 방법 링크 등의 내용을 정리해보겠습니다. (교체 대상은 Intel CPU를 탑재한 2009년 이후 제품들만 소개하겠습니다.)



  교체 하기 앞서, 몇몇 공구가 필요한데, 개인적으로 추천하는 공구는 샤오미 Wiha 정밀 드라이버 24bit Tool Kit 입니다. 이 공구 하나면 거의 대부분의 전자기기를 분해하고 수리하는데 사용이 가능하며, 샤오미와 독일 Wiha가 합작해서 제작한 공구라서 마모도 잘 되지 않고, 가격도 크게 부답스럽지 않습니다.

[다나와] 샤오미 미지아 WIHA 정밀 드라이버 24종 세트

---

  Macbook Pro는 랩탑 맥 중에서 성능이 가장 뛰어난 제품군입니다. 13인치 모델은 프로 라고 하기에는 약간 부족할 수 있는 성능이지만, 15,16인치 모델들은 프로라는 이름에 걸맞게 뛰어난 성능을 가지고 있습니다. 특히, 사진/영상/그래픽 등의 편집이나 이미지를 다루는 직업군에서 정확한 색상표현, 다양한 주변기기와 연결이 가능한 확장성 등이 있습니다. 맥북프로는 폼펙터가 동일하면 교체 방식이 완전히 동일합니다. 따라서 연식이 아닌 폼펙터 별로 교체 방법을 설명드리며, 연식별 교체 가능한 스펙은 별도로 추가해 놓았습니다.

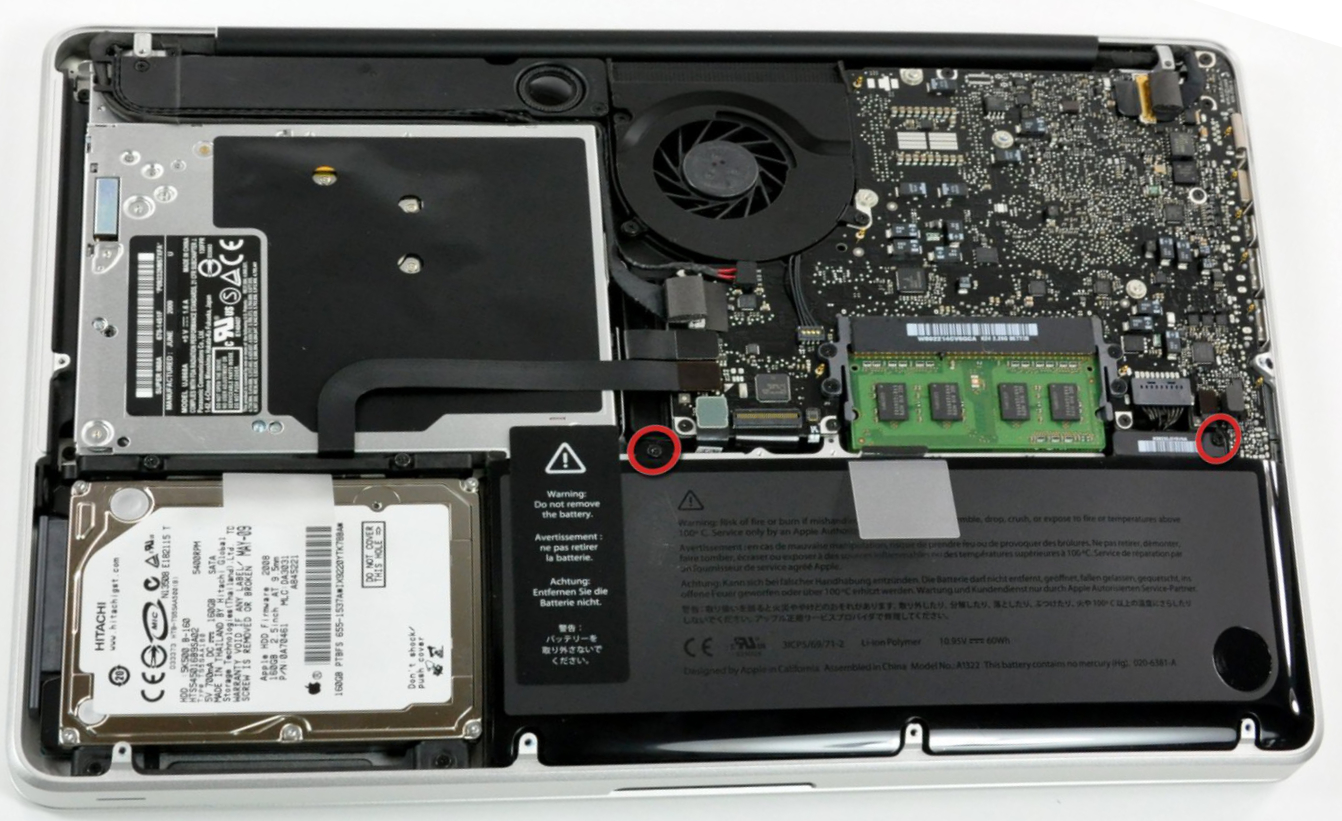

1. Macbook Pro (13-inch, Mid 2009 ~ Mid 2012) [A1278]

  2009~2012년도에 출시한 맥북프로는 A1278의 폼펙터 번호를 가지고 있습니다. A1278폼펙터는 아래와 같은 구조로 되어 있습니다.

• Fan

• 2.5-inch 저장장치 슬롯

• 8배속 Optical Drive

• DDR3 SODIMM RAM Slot x2

  (1) RAM

  RAM은 연식에 상관없이 최대 2개 장착이 가능합니다. 최상의 성능을 내기 위해서는 동일한 용량의 동일한 스펙 RAM을 두개 장착하는것이 가장 좋습니다. 연식에 따른 지원 RAM 스펙은 아래와 같습니다.

- Mid 2009 : SODIMM PC3-8500 DDR3 1066Mhz, Maximum 4GB x2
- Mid 2010 : SODIMM PC3-8500 DDR3 1066Mhz, Maximum 8GB x2
- Early 2011 : SODIMM PC3-10600 DDR3 1333Mhz, Maximum 8GB x2 (PC3-12800 RAM 사용 가능)
- Late 2011 : SODIMM PC3-10600 DDR3 1333Mhz, Maximum 8GB x2 (PC3-12800 RAM 사용 가능)
- Mid 2012 : SODIMM PC3-12800 DDR3 1600Mhz, Maximum 8GB x2 (저전력 DDR3L 지원함)

  교체방법

MacBook Pro 13" Unibody Mid 2012 RAM Replacement

---

  (2) 저장장치

  저장장치는 모든 연식에서 S-ATA, 2.5-inch 스펙을 가진 저장장치로 교체가 가능합니다. 연식별 S-ATA 속도는 다음과 같습니다. 추천하는 SSD는 Samsung 860 EVO 제품이나 Crucial MX500 제품군을 추천합니다.

- Mid 2009 ~ Mid 2010 : S-ATA II (3Gbps)

- Early 2011 ~ Mid 2012 : S-ATA III (6Gbps)

  교체방법

MacBook Pro 13" Unibody Mid 2012 Hard Drive Replacement

---

  (3) ODD를 추가 저장장치로 교체

  2.5-inch 저장장치를 하나 더 추가할 수 있지만, 바로는 넣지 못하고 멀티부스트라는 별도의 장치가 필요합니다. [맥북 멀티부스트]를 검색해서 나오는 제품을 구매하면 됩니다.

  ODD의 S-ATA 속도는 2011년식까지는 S-ATA II(3Gbps)이며, 2012년식만 S-ATA III(6Gbps)입니다.

  교체방법

Installing MacBook Pro 13" Unibody Mid 2012 Dual Hard Drive

---

2. Macbook Pro (15-inch, Mid 2009 ~ Mid 2012) [A1286]

  15인치의 경우, 13인치에서 냉각 Fan이 하나 더 있고, 그 이외에는 모두 동일합니다. 교체 방법 역시 동일합니다.



  (1) RAM

  RAM은 연식에 상관없이 최대 2개 장착이 가능합니다. 최상의 성능을 내기 위해서는 동일한 용량의 동일한 스펙 RAM을 두개 장착하는것이 가장 좋습니다. 연식에 따른 지원 RAM 스펙은 아래와 같습니다.

- Mid 2009 : SODIMM PC3-8500 DDR3 1066Mhz, Maximum 4GB x2
- Mid 2010 : SODIMM PC3-8500 DDR3 1066Mhz, Maximum 4GB x2
- Early 2011 : SODIMM PC3-10600 DDR3 1333Mhz, Maximum 8GB x2 (PC3-12800 RAM 사용 가능)
- Late 2011 : SODIMM PC3-10600 DDR3 1333Mhz, Maximum 8GB x2 (PC3-12800 RAM 사용 가능)
- Mid 2012 : SODIMM PC3-12800 DDR3 1600Mhz, Maximum 8GB x2 (저전력 DDR3L 지원함)

  교체방법

MacBook Pro 15" Unibody Mid 2012 RAM Replacement

  (2) 저장장치

  저장장치는 모든 연식에서 S-ATA, 2.5-inch 스펙을 가진 저장장치로 교체가 가능합니다. 연식별 S-ATA 속도는 다음과 같습니다. 추천하는 SSD는 Samsung 860 EVO 제품이나 Crucial MX500 제품군을 추천합니다.

- Mid 2009 ~ Mid 2010 : S-ATA II (3Gbps)

- Early 2011 ~ Mid 2012 : S-ATA III (6Gbps)

  교체방법

MacBook Pro 15" Unibody Mid 2012 Hard Drive Replacement

  (3) ODD를 추가 저장장치로 교체

  2.5-inch 저장장치를 하나 더 추가할 수 있지만, 바로는 넣지 못하고 멀티부스트라는 별도의 장치가 필요합니다. [맥북 멀티부스트]를 검색해서 나오는 제품을 구매하면 됩니다.

  ODD의 S-ATA 속도는 2011년식까지는 S-ATA II(3Gbps)이며, 2012년식만 S-ATA III(6Gbps)입니다.

  교체방법

Installing MacBook Pro 15" Unibody Mid 2012 Dual Hard Drive

---

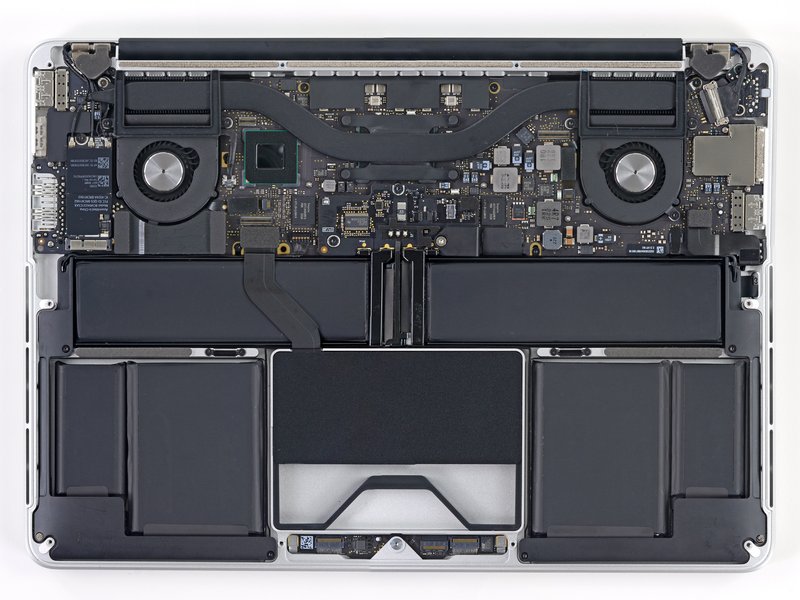

3. Macbook Pro Retina (13-inch, Mid 2012~Early 2013) [A1425]

Macbook Pro Retina (13-inch, Late 2012, Early 2013)

  맥북프로에 고해상도 디스플레이가 탑재된 이후 부터, 더 얇고 가벼운 디자인으로 변경되었습니다. 덕분에 휴대성과 디스플레이 화질, I/O포트의 구성 변경 등의 장점이 있지만, 업그레이드 측면에서는 큰 단점이 되었습니다. 얇게 디자인하기 위해, 기존에 모듈식이었던 RAM을 로직보드에 솔더링(납땜)이 되어있고, 저장장치의 경우 SSD가 기본 탑재로 변경되었지만, 전용 모듈을 사용하기 때문에, 애플 정품을 사용하거나 컨버터를 사용해야 합니다.

 (1) 저장장치

  맥북프로 레티나 13인치, Mid 2012, Early 2013은 mSATA 방식인데, 핀 배열이 일반적인 mSATA와 달라서, 애플 전용 SSD를 구매하시거나, 컨버터를 통해 mSATA SSD와 연결해야 합니다. 전용 SSD의 경우 정품은 구하기어렵고, JetDrive나 OWC 에서 판매하는 제품을 구매하면 컨버터 없이 바로 연결이 가능하고, 만약 컨버터를 통해 연결하시려면 7+17 pin mSATA 컨버터와 mSATA SSD로 교체가 가능합니다. 추천할 mSATA SSD는 Samsung 860 EVO mSATA를 추천합니다.

  PCIe 인터페이스나 NVMe 프로토콜 방식의 SSD는 사용할 수 없습니다.

  교체방법

MacBook Pro 13" Retina Display Late 2012 SSD Replacement

 (2) AirPort Card

  에어포트 카드(무선랜카드)를 교체하면 802.11n(최대 600Mbps)에서 802.11ac(최대 867Mbps) 사용이 가능합니다. 기존에 설치된 모델은 BCM94331 CSAX이며, BCM94360C 모델로 교체하면 됩니다.

  교체방법

MacBook Pro 13" Retina Display Early 2013 AirPort Board Replacement

---

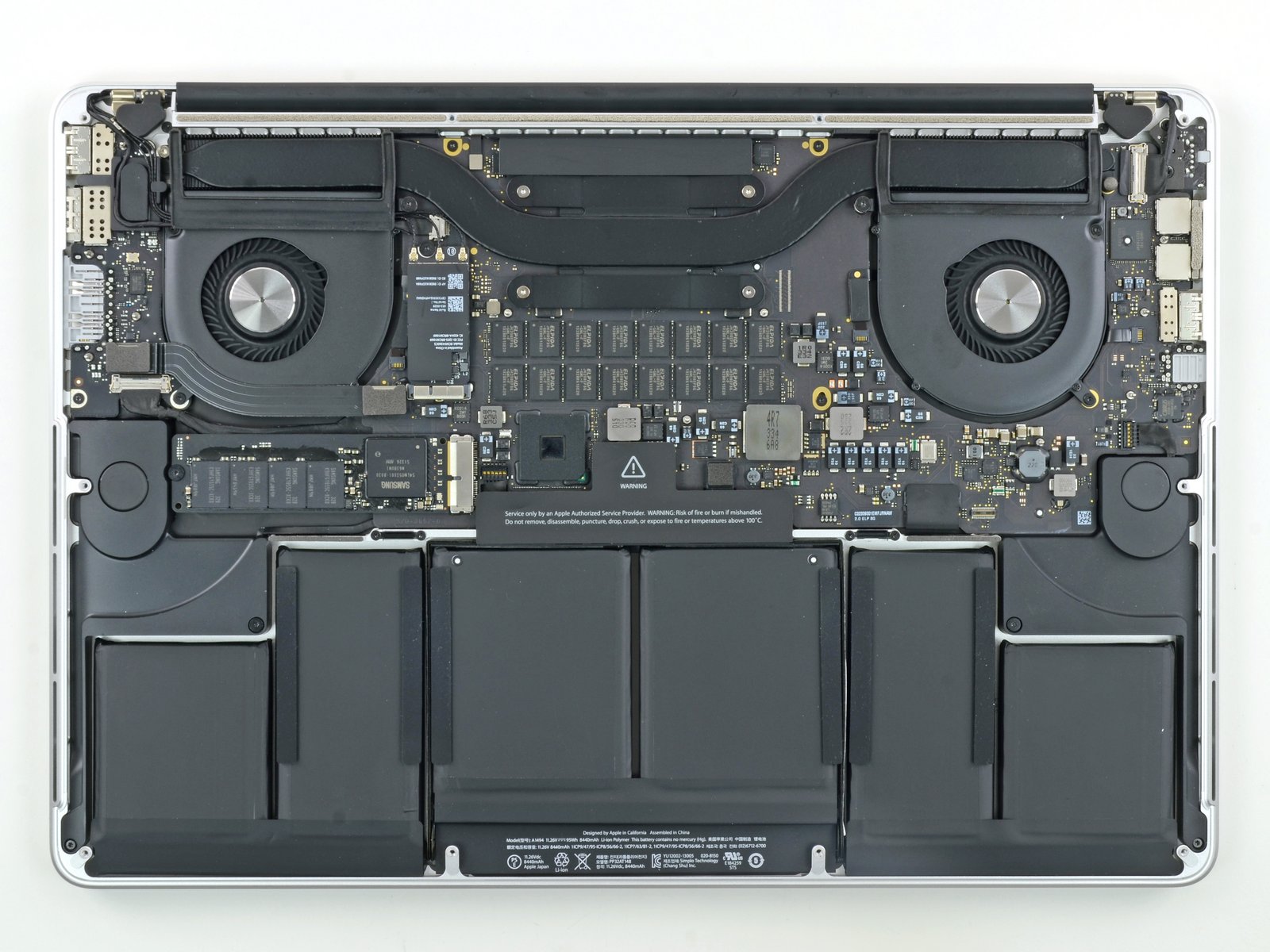

4. Macbook Pro Retina (15-inch, Mid 2012~Early 2013) [A1398]

  맥북프로 레티나 15인치는 13인치와 교체 가능한 부품이 완전히 동일합니다.



  SSD 교체방법

MacBook Pro 15" Retina Display Early 2013 SSD Replacement

  Airport Card 교체방법

MacBook Pro 15" Retina Display Early 2013 AirPort Board Replacement

---

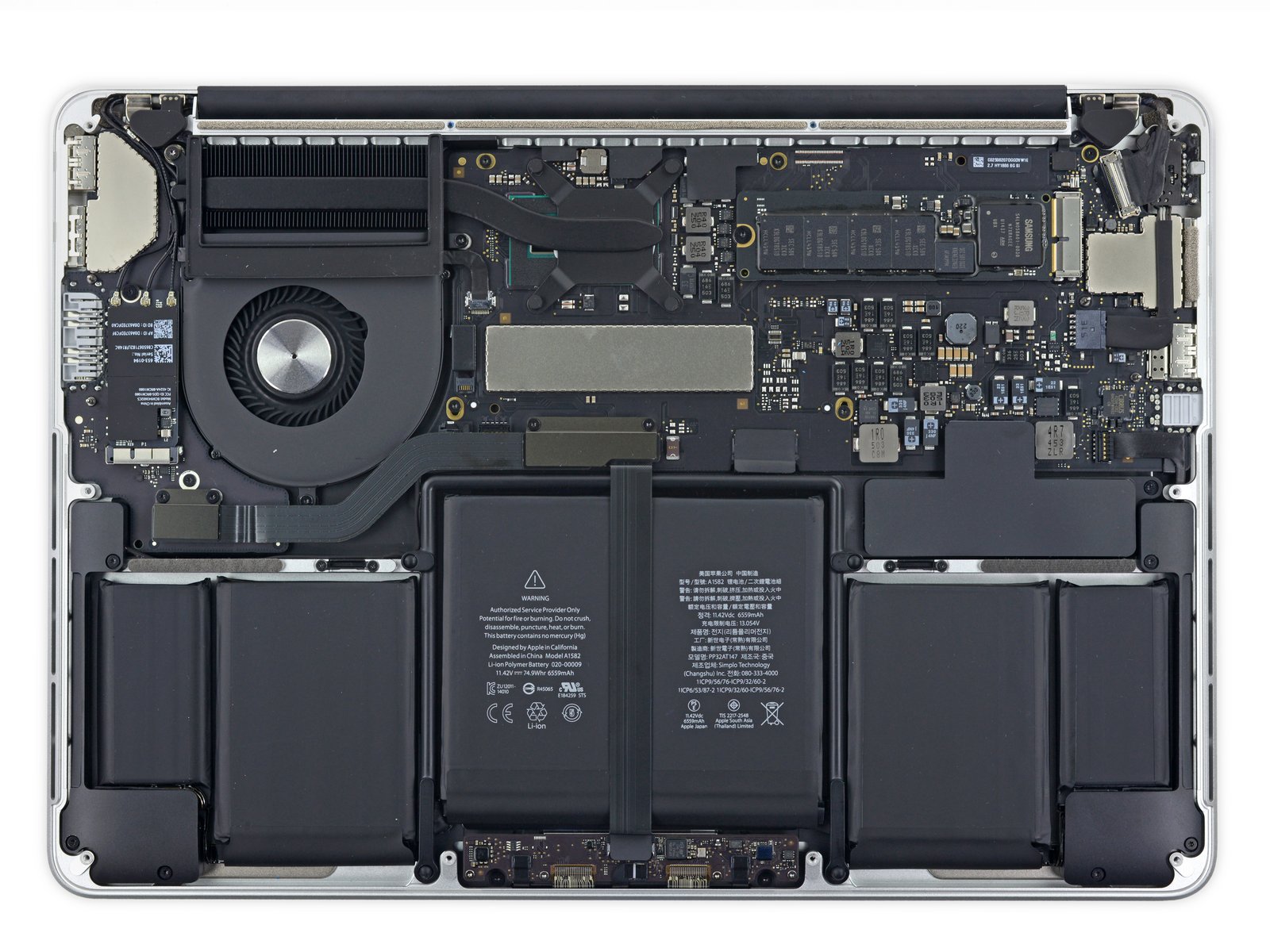

5. Macbook Pro Retina (13-inch, Late 2013~Early 2015) [A1502]



 (1) 저장장치

  맥북프로 레티나 13인치, Late 2013~Early 2015 제품부터는 PCI-e 방식입니다. 시중에 판매하고 있는 몇몇 PCIe 인터페이스의 NVMe SSD로 교체가 가능합니다. 대신 핀 배치가 달라서 별도의 어댑터를 사용해야 하며 자세한 내용은 아래 링크를 참고하시기 바랍니다.

  어댑터와 SSD는 Sintech ngff m.2 nvme ssd adapter에 Samsung 970 EVO NVMe SSD 조합이 가장 안정적입니다.

맥 SSD 교체하기

  SSD 교체방법

MacBook Pro 13" Retina Display Early 2015 SSD Replacement

---

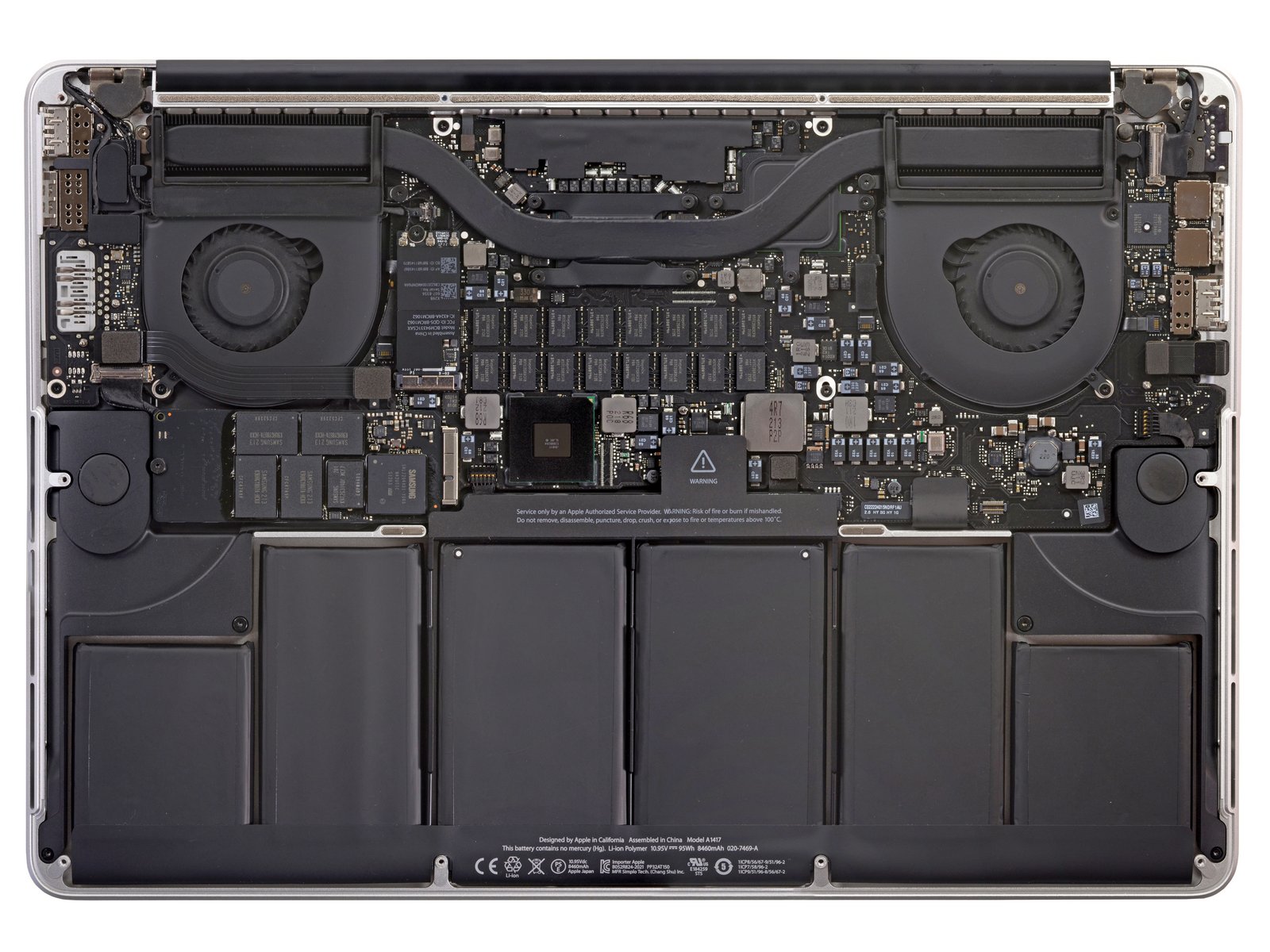

6. Macbook Pro Retina (15-inch, Late 2013~Mid 2015) [A1398]

 (1) 저장장치

  맥북프로 레티나 15인치, Late 2013~Mid 2015 제품 역시, 13인치와 동일한 PCI-e 방식입니다. 시중에 판매하고 있는 몇몇 PCIe 인터페이스의 NVMe SSD로 교체가 가능합니다. 대신 핀 배치가 달라서 별도의 어댑터를 사용해야 하며 자세한 내용은 아래 링크를 참고하시기 바랍니다.

  어댑터와 SSD는 Sintech ngff m.2 nvme ssd adapter에 Samsung 970 EVO NVMe SSD 조합이 가장 안정적입니다.

맥 SSD 교체하기

  SSD 교체방법

MacBook Pro 15" Retina Display Mid 2015 SSD Replacement

---

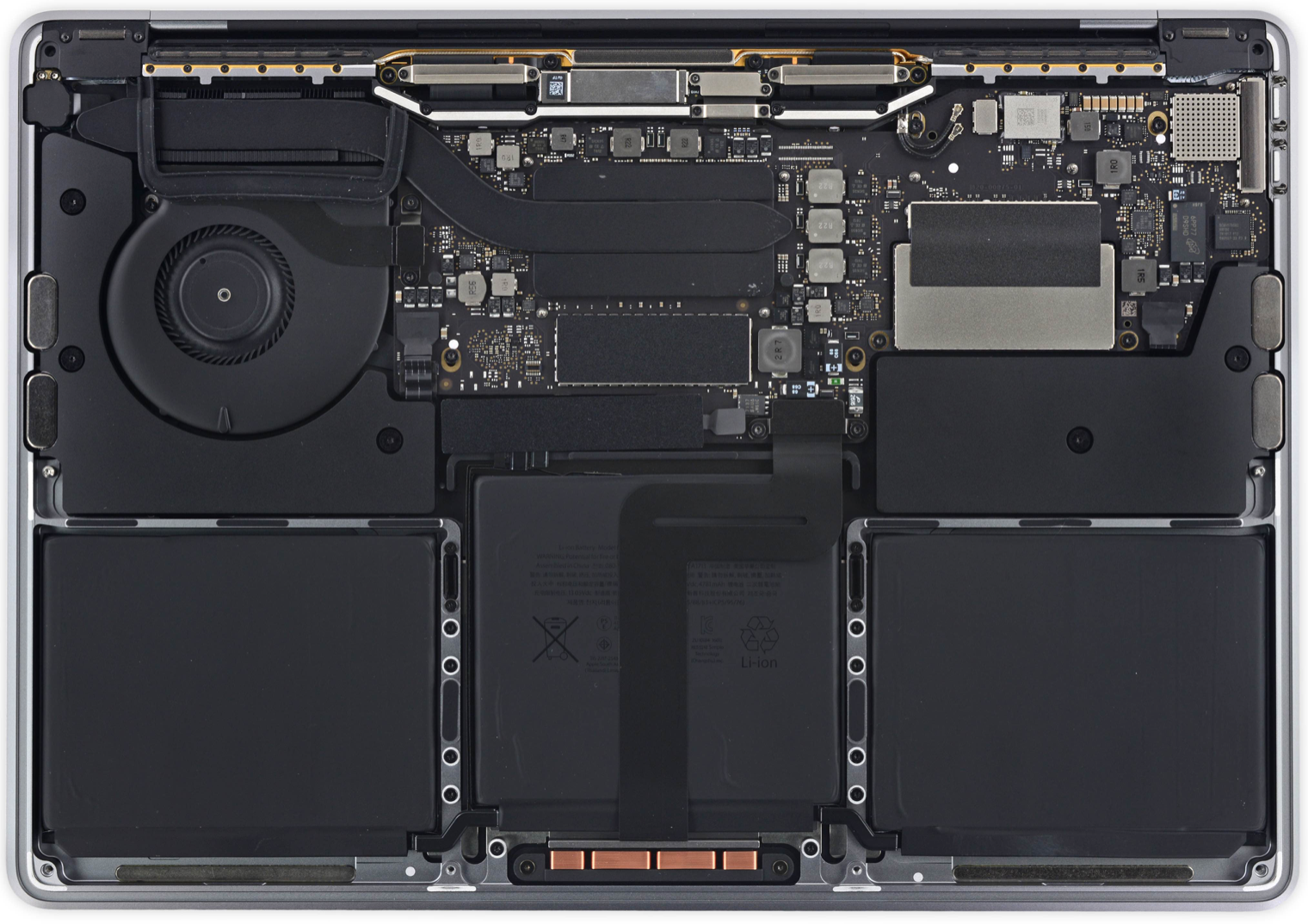

7. Macbook Pro Retina (13-inch, Late 2016~Mid 2017) [A1708]

  맥북프로는 2016년식이 출시되면서 교체 가능한 부품이 더 줄어들었습니다. 그나마 Function Key 가 있는 Non Touch-bar 모델은 SSD 교체가 가능하긴 하지만, 애플 전용 모듈이라 SSD를 구하기도 어렵고 가격도 상당히 비쌉니다. SSD의 위치는 우측 상단 은색 알루미늄 방열판이 달린 곳 입니다.



  교체 방법은 SSD를 탈거하고 다시 끼워 넣으면 되는 단순한 작업인데, 모듈구하기가 어렵습니다.

MacBook Pro 13" Function Keys Late 2016 Teardown



맥북프로 논터치바 모델의 SSD 자가 교체 가능

---

나머지 본문에서 언급하지 않은 제품들

- MacBook Pro 4-Thunderbolt (13-inch, Late 2016~)

- MacBook Pro 2-Thunderbolt (13-inch, 2018~)

- MacBook Pro (15-inch, Late 2016~2019)

- MacBook Pro (16-inch, 2019~)

위 4개 제품은 사용자가 손쉬운 자가 교체로 업그레이드 가능한 부품이 없습니다.
